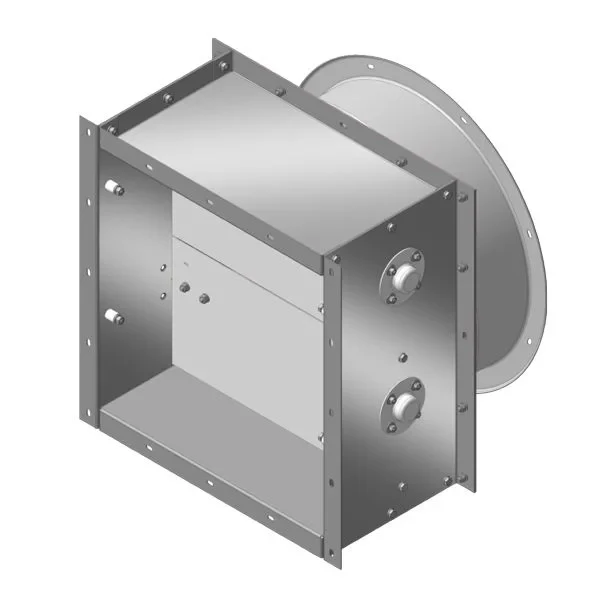

Клапан лепестковый КЛ
от 60 480 ₸с НДС, под заказ
Актуальную цену уточняйте у менеджера
- Оплата по счёту, договор поставки
- Самовывоз со склада в Усть-Каменогорске
- Гарантия производителя, монтаж и пусконаладка по ВКО
Описание
Назначение клапана лепесткового
Клапаны лепестковые КП предназначены для автоматического перекрытия воздуховодов в системах вытяжной вентиляции при выключении вентиляторов с целью предотвращения попадания холодного воздуха и атмосферных осадков в помещение после отключения вентилятора.
При включенном вентиляторе под действием воздушного потока створки клапана поддерживаются в открытом положении. После отключения вентилятора створки возвращаются в исходное положение и перекрывают сечение клапана.
Клапаны лепестковые КЛ предназначены для работы на горизонтальных участках воздуховода (установлен горизонтально) при движении потока воздуха снизу вверх (на вытяжку). Лепестковые клапаны производятся только прямоугольного сечения (для соединения с круглыми участками воздуховодов могут комплектоваться переходником на соответствующий диаметр).
Работа лепесткового клапана
При включенном вентиляторе под действием воздушного потока лопатки поддерживаются в открытом положении. После отключения вентилятора лопатки возвращаются в исходное положение и перекрывают сечение клапана. Клапан устанавливается на горизонтальном участке воздуховода.
Конструкция
Конструкция лепесткового клапана КЛ представляет собой прямоугольный корпус, в подшибниках которого на осях закреплены лопатки.
Клапан лепестковый взрывозащищенный КЛ применяется в вентиляционных системах взрывоопасных производств, относящихся к классам В-Iа, В-Iб по классификации ПУЭ. Взрывозащищенность клапанов обеспечивается изготовлением деталей, которые при движении в процессе эксплуатации могут соприкасаться между собой, из пары латунь-сталь.
Варианты изготовления
• Общепромышленного исполнения из оцинкованной стали, О
• Коррозионностойкого исполнения из нержавеющей стали, К
• Взрывозащищенного исполнения из оцинкованной стали, В
• Взрывозащищенного коррозионностойкого исполнения из нержавеющей стали, ВК
Клапаны лепестковые типа КЛ изготавливаются по:
ТУ 4863-115-11865045-2014
Условия эксплуатации клапана лепесткового
Клапан предназначен для эксплуатации в условиях умеренного (У) климата 2, 3 категорий размещения по ГОСТ 15150.
Условное обозначение
Примеры обозначения при заказе клапана КЛ
КЛ-О-400-У3 - клапан обратный лепестковый общепромышленного исполнения, диаметром 400 мм, для районов с умеренным климатом 3-й категории размещения
КЛ-В-500-У2 - клапан обратный лепестковый взрывозащищенного исполнения, диаметром 500 мм, для районов с умеренным климатом 2-й категории размещения
КЛ-К-630-У2 - клапан обратный лепестковый коррозионностойкого исполнения, диаметром 630 мм, для районов с умеренным климатом 2-й категории размещения
КЛ-ВК-800-У3 - клапан обратный лепестковый взрывозащищенного коррозионностойкого исполнения, диаметром 800 мм, для районов с умеренным климатом 3-й категории размещения

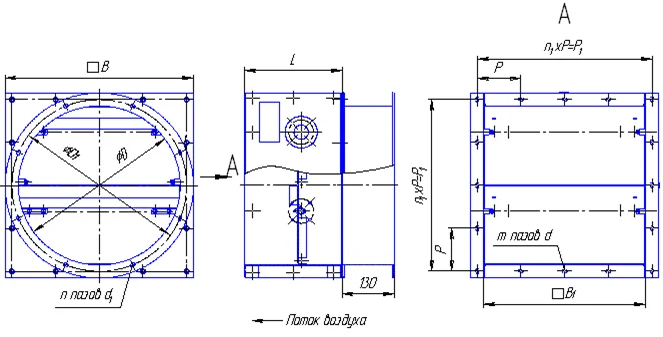

Технические характеристики
| Обозначение | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение | D | D 1 | В | В 1 | L | Р | Р 1 | n | n 1 | m | d |
| КЛ-400 | 400 | 435 | 469 | 403 | 242 | 108,75 | 435 | 8 | 4 | 16 | 6,5х12 |
| КЛ-500 | 500 | 535 | 569 | 503 | 282 | 133,75 | 535 | 16 | 4 | 16 | 6,5х12 |
| КЛ-630 | 630 | 665 | 699 | 633 | 352 | 166,25 | 665 | 16 | 4 | 16 | 6,5х12 |
| КЛ-800 | 800 | 840 | 871 | 805 | 242 | 210,0 | 840 | 16 | 4 | 16 | 6,5х12 |
| КЛ-1000 | 1000 | 1035 | 1071 | 1005 | 282 | 172,5 | 1035 | 16 | 6 | 24 | 8,5х20 |
| КЛ-1250 | 1250 | 1290 | 1322 | 1256 | 342 | 215,0 | 1290 | 24 | 6 | 24 | 8,5х20 |
Документы
- Каталог серии
- Паспорт изделия
- Инструкция по монтажу
Пришлём по запросу вместе с коммерческим предложением.
