Описание

Профильные пластины, собранные в модули, образуют каплеотделитель лопастного типа для горизонтального потока. Профили обтекаемой формы обеспечивают низкие уровни перепада давления в сочетании с высокой эффективностью каплеотделения.

• в воздухозаборниках после охлаждающих змеевиков

• в качестве выпрямителя воздушного потока перед увлажнителями воздуха

• на выходе скрубберов и т.д.

Профиль может использоваться при скорости входящего потока от 2 до 6 м/с.

Профиль изготавливается из ПВХ, что позволяет использовать его в разнообразных процессах и в различных условиях эксплуатации.

Каплеуловитель производится в виде стандартных профильных пластин длиной 6 м, которые могут быть укорочены до любой требуемой длины.

Профильные пластины обтекаемой формы отклоняют насыщенный каплями поток газа, в результате чего капли по инерции отлетают к поверхности профильных пластин. Образующаяся жидкая пленка под действием гравитации стекает по пластинам вниз. Специальная форма профильных пластин повышает производительность каплеотделителя, повышая эффективность отделения самых мелких капель и обеспечивая свободное стекание жидкости.

Температура эксплуатации от 0 до +75 С.

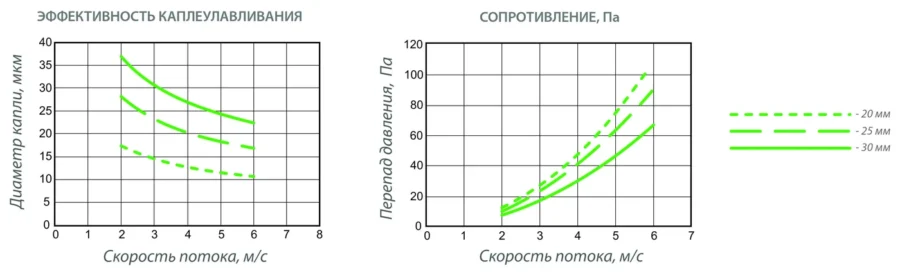

Эффективность каплеулавливания составляет 99,9 % для частиц размером более 11 микрон, с расстоянием между профилями 20мм при скорости 6м/с. Эффективность каплеулавливания составляет 99,9 % для частиц размером более 17 микрон, с расстоянием между профилями 25мм при скорости 6м/с. Эффективность каплеулавливания составляет 99,9 % для частиц размером более 23 микрон, с расстоянием между профилями 30мм при скорости 6м/с.

Кассета каплеуловителя может поставляться как в корпусе (тип 2) так и без (тип 1). Корпус каплеуловителя также может быть выполнен из полипропилена или ПВХ.

Заказ каплеотбойника сетчатого (каплеотделителя) вы можете оформить на сайте, а также обратиться к нашим менеджерам.

Предельный размер капель представляет собой характеристику, при соответствующей скорости и условиях эксплуатации это размер самой маленькой капли, которая полностью отделяется. Профиль может использоваться при скорости входящего потока от 2 до 6 м/с.

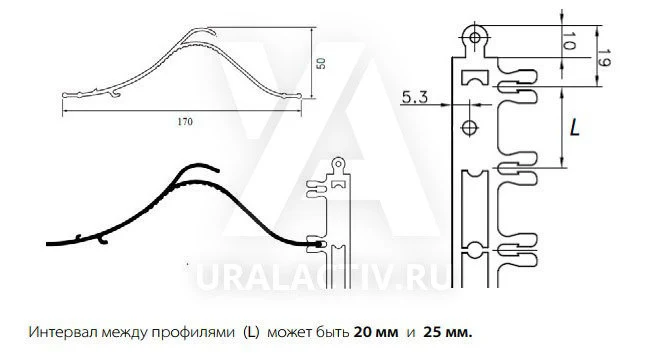

Перепад давления измеряется при температуре окружающей среды 20 0С и 1 бар с помощью нескольких собранных профилей с различным шагом между ними. Интервал между профилями (L) может быть 20 мм, 25 мм и 30 мм.
