Калориферы биметаллические КСк 3 – КСк 4

Тайра Калориферы
Нажмите на фото, чтобы увеличить, листайте
от 121 062 ₸с НДС, под заказ

Актуальную цену уточняйте у менеджера

  • Оплата по счёту, договор поставки
  • Самовывоз со склада в Усть-Каменогорске
  • Гарантия производителя, монтаж и пусконаладка по ВКО

Описание

Hазначение биметаллических калориферов

• Калориферы биметаллические со спирально-накатным оребрением предназначены для на­грева воздуха в системах вентиляции, воздушного отопления, кондиционирования воздуха, в сушильных установках. В качестве теплоносителя используется горячая (или перегретая) вода с температурой до 180°С и рабочим избыточным давлением до 1,2 МПа.
• Сертификат РОСС RU.АЯ79.Н16744

Условия эксплуатации

Умеренный климат, третья категория размещения ГОСТ 15150-69.

Гидравлическое сопротивление калориферов КСк3-КСк4

Обозначение калорифера А Гидравлическое сопротивление ΔPω (кПа) при ρΔω = 970 кг/м 3 и скорости движения теплоносителя по трубкам ω, м/с
0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2
КСк 3-6 12,12 0,48 1,09 1,94 3,03 4,36 5,94 7,76 9,82 12,12 17,45
КСк 3-7 12,97 0,52 1,17 2,08 3,24 4,67 6,36 8,3 10,51 12,97 18,68
КСк 3-8 13,83 0,55 1,24 2,21 3,46 4,98 6,78 8,85 11,2 13,83 19,92
КСк 3-9 14,68 0,59 1,32 2,35 3,67 5,28 7,19 9,4 11,89 14,68 21,14
КСк 3-10 16,39 0,66 1,48 2,62 4,1 5,9 8,03 10,49 13,28 16,39 23,6
КСк 3-11 34,25 1,37 3,08 5,48 8,56 12,33 16,78 21,92 27,74 34,25 49,32
КСк 3-12 64,29 2,57 5,79 10,29 16,07 23,14 31,50 41,15 52,07 64,29 92,58
КСк 4-6 13,01 0,52 1,17 2,08 3,25 4,68 6,37 8,33 10,54 13,01 18,73
КСк 4-7 13,87 0,55 1,25 2,22 3,47 4,99 6,8 8,88 11,23 13,87 19,97
КСк 4-8 14,72 0,59 1,32 2,36 3,68 5,3 7,21 9,42 11,92 14,72 21,2
КСк 4-9 15,58 0,62 1,4 2,49 3,9 5,61 7,63 9,97 12,62 15,58 22,44
КСк 4-10 17,29 0,69 1,56 2,77 4,32 6,22 8,47 11,07 14,0 17,29 24,9
КСк 4-11 37,15 1,49 3,34 5,94 9,29 13,37 18,2 23,78 30,09 37,15 53,5
КСк 4-12 71,19 2,85 6,41 11,39 17,8 25,63 34,88 46.56 57,66 71,19 102,51

Данные для подбора калориферов КСк3

Массовая скорость движения воздуха во фронтальном сечении, (Vp)Н, кг/ м 2 с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с
0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2 Аэроди- намическое сопротивление Pa, Па
1,5 26,69 28,58 29,98 31,14 32,11 32,96 33,69 34,35 34,98 36,07 12,73
2,0 30,27 32,41 34 35,31 36,42 37,37 38,2 38,96 39,67 40,9 21,56
2,5 33,36 35,72 37,46 38,91 40,13 41,18 42,1 42,93 43,72 45,07 32,43
3,0 36,13 38,68 40,58 42,14 43,47 44,6 45,6 46,5 47,35 48,82 45,3
3,5 38,65 41,39 43,42 45,09 46,51 47,72 48,79 49,75 50,66 52,23 60,08
4,0 40,98 43,88 46,03 47,8 49,3 50,59 51,72 52,74 53,71 55,37 76,73
4,5 43,12 46,18 48,44 50,3 51,89 53,24 54,43 55,5 56,52 58,27 95,2
5,0 45,16 48,35 50,72 52,68 54,33 55,75 57 58,12 59,19 61,02 115,47
5,5 47,08 50,41 52,88 54,92 56,65 58,13 59,42 60,6 61,71 63,62 137,5
6,0 48,91 52,38 54,94 57,06 58,85 60,39 61,74 62,95 64,11 66,1 161,26
6,5 50,66 54,24 56,9 59,09 60,95 62,54 63,93 65,2 66,39 68,45 186,73
7,0 52,32 56,03 58,77 61,03 62,95 64,6 66,04 67,34 68,58 70,7 213,89

Данные для подбора калориферов КСк4

Массовая скорость движения воздуха во фронтальном сечении, (Vp)Н, кг/ м 2 с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с
0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2 Аэродинамическое сопротивление Pa,Па
1,5 24,11 25,73 26,94 27,91 28,72 29,44 30,09 30,66 31,19 32,12 17,68
2,0 27,79 29,66 31,06 32,18 33,11 33,94 34,7 35,34 35,96 37,03 28,88
2,5 31,05 33,13 34,7 35,94 36,99 37,91 38,76 39,48 40,16 41,37 42,24
3,0 33,98 36,27 37,98 39,35 40,49 41,5 42,42 43,21 43,96 45,28 57,65
3,5 36,68 39,15 41 42,47 43,71 44,8 45,79 46,65 47,46 48,88 74,97
4,0 39,21 41,84 43,82 45,39 46,71 47,88 48,94 49,86 50,72 52,24 94,15
4,5 41,57 44,37 46,65 48,13 49,53 50,77 51,9 52,87 53,78 55,39 115,08
5,0 43,8 46,74 48,96 50,71 52,18 53,49 54,68 55,7 56,66 58,36 137,73
5,5 45,91 49 51,31 53,15 54,7 56,06 57,31 58,38 59,39 61,17 162,03
6,0 47,94 51,16 53,58 55,5 57,12 58,54 59,84 60,96 62,02 63,88 187,94
6,5 49,87 53,22 55,74 57,74 59,42 60,9 62,26 63,42 64,52 66,45 215,42
7,0 51,74 55,22 57,83 59,91 61,65 63,19 64,59 65,8 66,94 68,95 244,45

Примечание

В качестве номинальных условий работы приняты условия, характеризуемые параметрами теплоносителя и воздуха:
начальная температура воды, t(w) = 150ºC; конечная температура воды, t(w) = 70ºC; давление теплоносителя (горячая и перегретая вода) 1,2 МПа; температура теплоносителя (горячая и перегретая вода) до 180ºС.

Технические характеристики

Обозначение калорифера А Гидравлическое сопротивление ΔPω (кПа) при ρΔω = 970 кг/м 3 и скорости движения теплоносителя по трубкам ω, м/с Гидравлическое сопротивление ΔPω (кПа) при ρΔω = 970 кг/м 3 и скорости движения теплоносителя по трубкам ω, м/с Гидравлическое сопротивление ΔPω (кПа) при ρΔω = 970 кг/м 3 и скорости движения теплоносителя по трубкам ω, м/с Гидравлическое сопротивление ΔPω (кПа) при ρΔω = 970 кг/м 3 и скорости движения теплоносителя по трубкам ω, м/с Гидравлическое сопротивление ΔPω (кПа) при ρΔω = 970 кг/м 3 и скорости движения теплоносителя по трубкам ω, м/с Гидравлическое сопротивление ΔPω (кПа) при ρΔω = 970 кг/м 3 и скорости движения теплоносителя по трубкам ω, м/с Гидравлическое сопротивление ΔPω (кПа) при ρΔω = 970 кг/м 3 и скорости движения теплоносителя по трубкам ω, м/с Гидравлическое сопротивление ΔPω (кПа) при ρΔω = 970 кг/м 3 и скорости движения теплоносителя по трубкам ω, м/с Гидравлическое сопротивление ΔPω (кПа) при ρΔω = 970 кг/м 3 и скорости движения теплоносителя по трубкам ω, м/с Гидравлическое сопротивление ΔPω (кПа) при ρΔω = 970 кг/м 3 и скорости движения теплоносителя по трубкам ω, м/с
Обозначение калорифера А 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2
КСк 3-6 12,12 0,48 1,09 1,94 3,03 4,36 5,94 7,76 9,82 12,12 17,45
КСк 3-7 12,97 0,52 1,17 2,08 3,24 4,67 6,36 8,3 10,51 12,97 18,68
КСк 3-8 13,83 0,55 1,24 2,21 3,46 4,98 6,78 8,85 11,2 13,83 19,92
КСк 3-9 14,68 0,59 1,32 2,35 3,67 5,28 7,19 9,4 11,89 14,68 21,14
КСк 3-10 16,39 0,66 1,48 2,62 4,1 5,9 8,03 10,49 13,28 16,39 23,6
КСк 3-11 34,25 1,37 3,08 5,48 8,56 12,33 16,78 21,92 27,74 34,25 49,32
КСк 3-12 64,29 2,57 5,79 10,29 16,07 23,14 31,50 41,15 52,07 64,29 92,58
КСк 4-6 13,01 0,52 1,17 2,08 3,25 4,68 6,37 8,33 10,54 13,01 18,73
КСк 4-7 13,87 0,55 1,25 2,22 3,47 4,99 6,8 8,88 11,23 13,87 19,97
КСк 4-8 14,72 0,59 1,32 2,36 3,68 5,3 7,21 9,42 11,92 14,72 21,2
КСк 4-9 15,58 0,62 1,4 2,49 3,9 5,61 7,63 9,97 12,62 15,58 22,44
КСк 4-10 17,29 0,69 1,56 2,77 4,32 6,22 8,47 11,07 14,0 17,29 24,9
КСк 4-11 37,15 1,49 3,34 5,94 9,29 13,37 18,2 23,78 30,09 37,15 53,5
КСк 4-12 71,19 2,85 6,41 11,39 17,8 25,63 34,88 46.56 57,66 71,19 102,51
Массовая скорость движения воздуха во фронтальном сечении, (Vp)Н, кг/ м 2 с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с
Массовая скорость движения воздуха во фронтальном сечении, (Vp)Н, кг/ м 2 с 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2 Аэроди- намическое сопротивление Pa, Па
1,5 26,69 28,58 29,98 31,14 32,11 32,96 33,69 34,35 34,98 36,07 12,73
2,0 30,27 32,41 34 35,31 36,42 37,37 38,2 38,96 39,67 40,9 21,56
2,5 33,36 35,72 37,46 38,91 40,13 41,18 42,1 42,93 43,72 45,07 32,43
3,0 36,13 38,68 40,58 42,14 43,47 44,6 45,6 46,5 47,35 48,82 45,3
3,5 38,65 41,39 43,42 45,09 46,51 47,72 48,79 49,75 50,66 52,23 60,08
4,0 40,98 43,88 46,03 47,8 49,3 50,59 51,72 52,74 53,71 55,37 76,73
4,5 43,12 46,18 48,44 50,3 51,89 53,24 54,43 55,5 56,52 58,27 95,2
5,0 45,16 48,35 50,72 52,68 54,33 55,75 57 58,12 59,19 61,02 115,47
5,5 47,08 50,41 52,88 54,92 56,65 58,13 59,42 60,6 61,71 63,62 137,5
6,0 48,91 52,38 54,94 57,06 58,85 60,39 61,74 62,95 64,11 66,1 161,26
6,5 50,66 54,24 56,9 59,09 60,95 62,54 63,93 65,2 66,39 68,45 186,73
7,0 52,32 56,03 58,77 61,03 62,95 64,6 66,04 67,34 68,58 70,7 213,89
Массовая скорость движения воздуха во фронтальном сечении, (Vp)Н, кг/ м 2 с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с Коэффициент теплопередачи К, Вт/(м 2 /С), при скорости движения теплоносителя по трубкам w, м/с
Массовая скорость движения воздуха во фронтальном сечении, (Vp)Н, кг/ м 2 с 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2 Аэродинамическое сопротивление Pa,Па
1,5 24,11 25,73 26,94 27,91 28,72 29,44 30,09 30,66 31,19 32,12 17,68
2,0 27,79 29,66 31,06 32,18 33,11 33,94 34,7 35,34 35,96 37,03 28,88
2,5 31,05 33,13 34,7 35,94 36,99 37,91 38,76 39,48 40,16 41,37 42,24
3,0 33,98 36,27 37,98 39,35 40,49 41,5 42,42 43,21 43,96 45,28 57,65
3,5 36,68 39,15 41 42,47 43,71 44,8 45,79 46,65 47,46 48,88 74,97
4,0 39,21 41,84 43,82 45,39 46,71 47,88 48,94 49,86 50,72 52,24 94,15
4,5 41,57 44,37 46,65 48,13 49,53 50,77 51,9 52,87 53,78 55,39 115,08
5,0 43,8 46,74 48,96 50,71 52,18 53,49 54,68 55,7 56,66 58,36 137,73
5,5 45,91 49 51,31 53,15 54,7 56,06 57,31 58,38 59,39 61,17 162,03
6,0 47,94 51,16 53,58 55,5 57,12 58,54 59,84 60,96 62,02 63,88 187,94
6,5 49,87 53,22 55,74 57,74 59,42 60,9 62,26 63,42 64,52 66,45 215,42
7,0 51,74 55,22 57,83 59,91 61,65 63,19 64,59 65,8 66,94 68,95 244,45

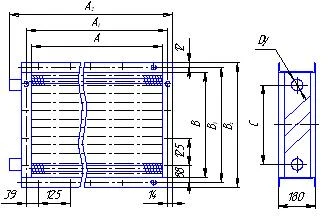

Обозначе-ние калорифера Размеры, мм Размеры, мм Размеры, мм Размеры, мм Размеры, мм Размеры, мм Размеры, мм Размеры, мм Тепло­носи­тель Кол-во ходов тепло­носите­ля Площадь сечения для прохода тепло-носителя, м 2
Обозначе-ние калорифера А A 1 А 2 В B 1 В 2 С Dy Тепло­носи­тель Кол-во ходов тепло­носите­ля Площадь сечения для прохода тепло-носителя, м 2
КСк 3 - 6 530 574 650 503 551 575 430 32 Горя­чая вода 6 0,000846
КСк 3 - 7 655 699 775 503 551 575 430 32 Горя­чая вода 6 0,000846
КСк 3 - 8 780 824 900 503 551 575 430 32 Горя­чая вода 6 0,000846
КСк 3 - 9 905 949 1025 503 551 575 430 32 Горя­чая вода 6 0,000846
КСк 3 - 10 1155 1199 1275 503 551 575 430 32 Горя­чая вода 6 0,000846
КСк3- 11 1655 1703 1832 1003 1051 1075 912 50 Горя­чая вода 4 0,002576
КСк 3 - 12 1655 1703 1832 1503 1551 1575 1392 50 Горя­чая вода 4 0,003881
КСк 4 - 6 530 574 650 503 551 575 430 32 Горя­чая вода 6 0,001112
КСк 4 - 7 655 699 775 503 551 575 430 32 Горя­чая вода 6 0,001112
КСк 4 - 8 780 824 900 503 551 575 430 32 Горя­чая вода 6 0,001112
КСк 4 - 9 905 949 1025 503 551 575 430 32 Горя­чая вода 6 0,001112
КСк 4-10 1155 1199 1275 503 551 575 430 32 Горя­чая вода 6 0,001112
КСк 4-11 1655 1703 1832 1003 1051 1075 912 50 Горя­чая вода 4 0,00341
КСк 4- 12 1655 1703 1832 1503 1551 1575 1392 50 Горя­чая вода 4 0,005151

Документы

  • Каталог серии
  • Паспорт изделия
  • Инструкция по монтажу

Пришлём по запросу вместе с коммерческим предложением.
