Описание

Вентиляторы 19ЦС, 30ЦС.

Центробежные специальные вентиляторы 19ЦС-63 и 30ЦС-85 одностороннего всасывания, с частотой вращения колеса не более 3000 об/мин, предназначены для подачи воздуха с температурой от минус 300С до +400С в топки водогрейных стационарных котлов различной теплопроизводительности. Предельная запыленность перемещаемой среды 0,1 г/м3.
19ЦС-63 номинальная производительность по воздуху 1900 м³/ч, полное давление 6180–6350 Па
30ЦС-85 номинальная производительность по воздуху 3000 м³/ч, полное давление 8330–8500 Па

Назначение

Для подачи воздуха в топки водогрейных котлов.

Конструкция

Рабочее колесо включает 16 лопаток и посажено непосредственно на вал электродвигателя (исполнение 1).

Варианты изготовления

Общего назначения из углеродистой стали.

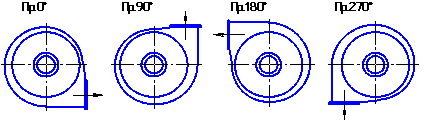

Углы разворота улитки φ=0º, 90º, 180º и 270º.

Опции

Щит управления.

Гибкие вставки.

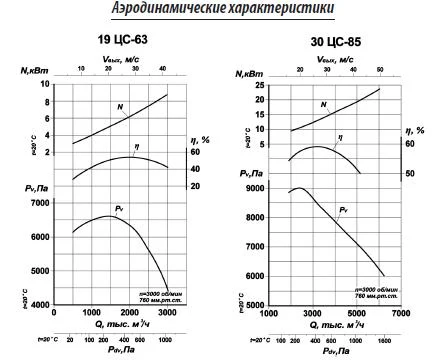

Технические характеристики

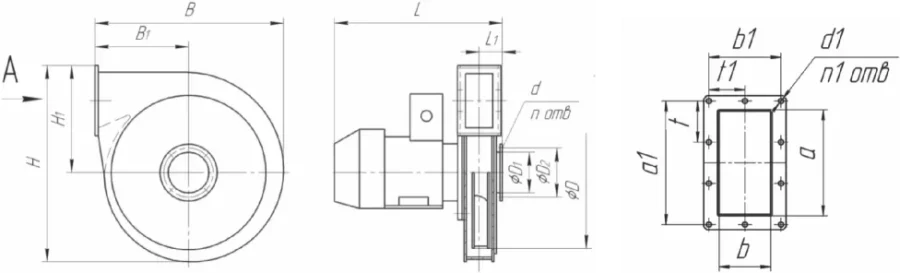

Вентилятор	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм
Вентилятор	Н	Н 1	В	В 1	L	L 1	a	a 1	a 2	a 3	a 4
19 ЦС-63	722	392	686	336	610	80	240	140	106	206	80
30 ЦС-85	802	435	772	378	770	88	312	156	120	280	104

Вентилятор	Диаметр рабочего колеса, мм	Электродвигатель	Электродвигатель	Параметры в рабочей зоне	Параметры в рабочей зоне	Напряжение, В	Масса, кг
Вентилятор	Диаметр рабочего колеса, мм	Типоразмер	Мощность, кВт / Частота вращения,об/мин	Производительность, м 3 /час	Полное давление, Па	Напряжение, В	Масса, кг
19ЦС-63	560	А, АИРХМ 132М2	11/3000	2000	6350	380	133
30ЦС-85	630	АИР160S2	15/3000	3000	8650	380	188,5

№ вентилятора	С	С 1
19ЦС-63	178	216
30ЦС-85	178	254

Зона измерения	Значение L wi дБ в октавных полосах f i , Гц	Значение L wi дБ в октавных полосах f i , Гц	Значение L wi дБ в октавных полосах f i , Гц	Значение L wi дБ в октавных полосах f i , Гц	Значение L wi дБ в октавных полосах f i , Гц	Значение L wi дБ в октавных полосах f i , Гц	Значение L wi дБ в октавных полосах f i , Гц	Значение L wi дБ в октавных полосах f i , Гц	L WA , дБА
Зона измерения	63	125	250	500	1000	2000	4000	8000	L WA , дБА
Нагнетание	116	123	125	116	111	110	109	102	128
Всасывание	107	98	110	112	113	112	109	97	118
Вокруг вентилятора	92	98	100	102	105	107	104	96	112
