Описание

Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать +250ºС.

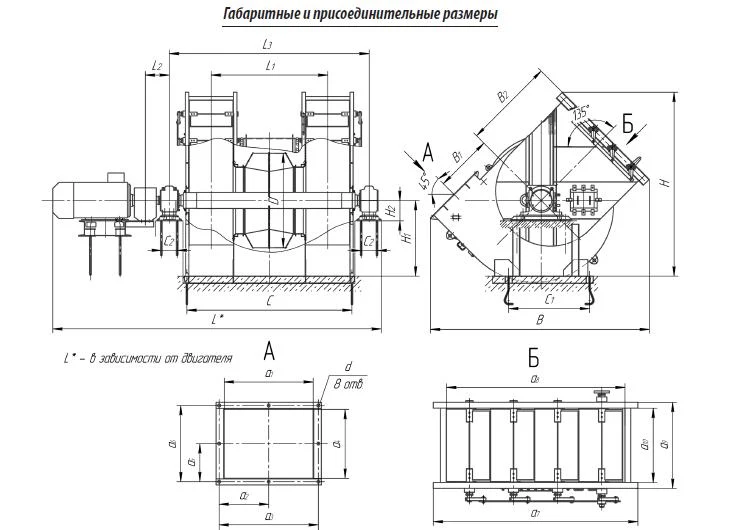

Основными узлами дымососов являются: рабочее колесо, ходовая часть, улитка, всасывающие карманы (левый и правый) и осевые направляющие аппараты (левый и правый) с общим приводом.

Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет сварную конструкцию, состоящую из 64-х листовых вперед загнутых лопаток (32х2), расположенных между основным и двумя покрывающими коническими дисками.

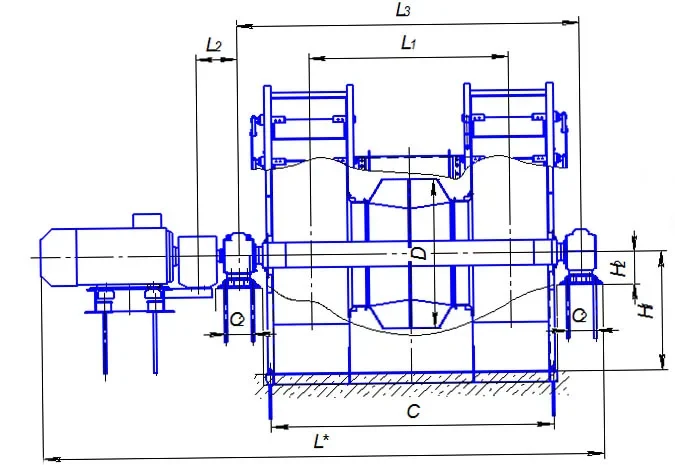

Ходовая часть состоит из вала, двух разъемных корпусов подшипников, двух радиальных сферических роликоподшипников, узлов уплотнения (правого и левого) и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя.

Улитка и всасывающие карманы выполняются сварными из листовой и профильной стали. Для предотвращения прорыва горящих газов в окружающую атмосферу в месте прохода вала ходовой части через торцевые стенки всасывающих карманов предусмотрены уплотнения.

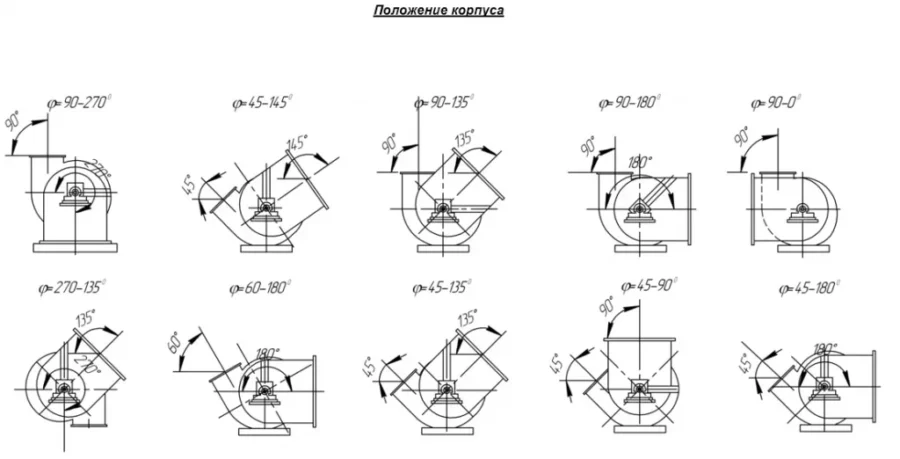

В зависимости от взаимного расположения нагнетательного патрубка улитки и входных патрубков всасывающих карманов дымососы имеют несколько исполнений.
