Описание

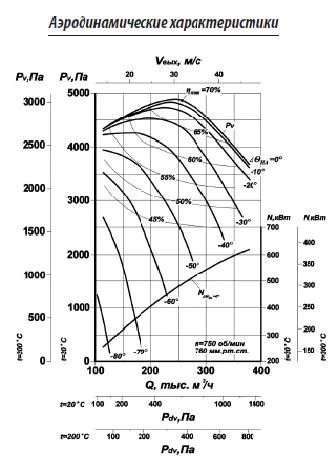

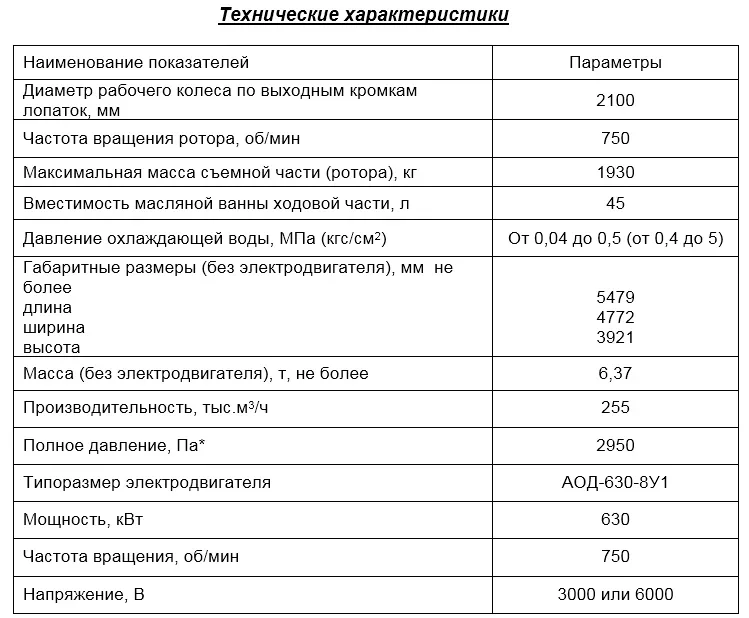

Дымососы Д – 21С –1 предназначены для отсасывания дымовых газов с температурой до 250°С из топок пылеугольных котлов, оборудованных системами золоулавливания, а также для отсасывания дымовых газов из топок газомазутных котлов.
Дымососы Д – 21С –1 рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категории размещения 1, 2, 3 и 4 ГОСТ 15150). Запуск дымососа разрешается при температуре в улитке не ниже минус 30°С. Максимальная температура дымовых газов на входе в дымосос, не должна превышать плюс 250°С.
Условное обозначение дымососа Д – 21С –1 расшифровывается следующим образом:
Д – дымосос;
21 – диаметр рабочего колеса в дм;
С – специальный;
1 – индекс модификации.
Улитка Д–21С–1 изготавливается с углом разворота нагнетательного патрубка 90º.

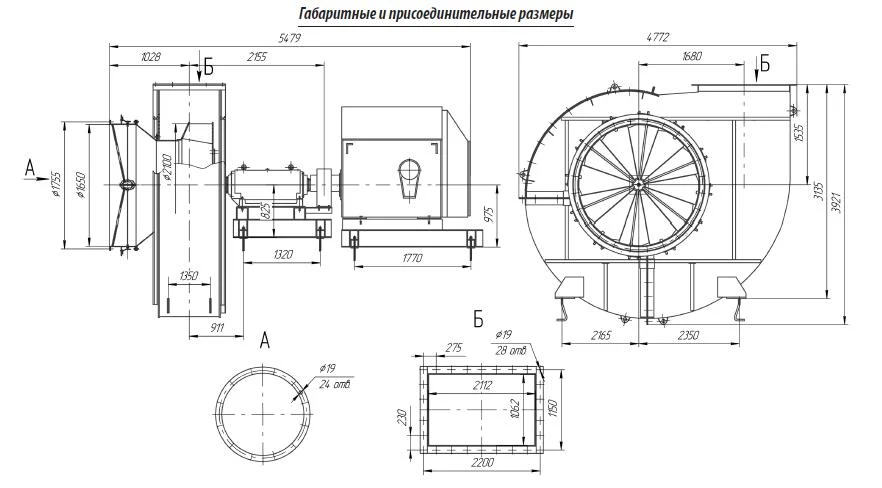

Основными сборочными единицами и деталями Д–21С–1 являются: направляющий аппарат, воронка всасывающая, улитка, рабочее колесо, муфта, ходовая часть, рама под ходовую часть, рама под электродвигатель, ограждение муфты, уплотнение вала ходовой части, лаз, крышка люка.
Улитка дымососов сварная, выполнена из листовой стали, со съемными секторами для монтажа и демонтажа ходовой части в сборе с колесом.
Рабочее колесо состоит из крыльчатки и литой ступицы. Крыльчатка представляет собой сварную конструкцию, основными деталями которой являются диск, конус, 24 рабочих лопатки.
Управление направляющим аппаратом осуществляется вручную либо от колонки дистанционного или автоматического управления (колонка в поставку не входит).
Ходовая часть состоит из корпуса, крышек вала и втулочно-пальцевой муфты.
Вал опирается на сдвоенный радиально-упорный подшипник со стороны муфты и на два радиальных роликовых подшипника со стороны колеса. Ходовая часть крепится к раме болтами.
