Описание

Применение дроссель клапанов

Дроссель клапаны устанавливаются на воздуховодах и предназначены для регулирования воздуха, проходящего по воздуховодам.

Дроссель клапаны изготавливаются по ТУ 4863-077-11865045-2011.

Клапан состоит из корпуса, внутри которого, на осях закреплена лопатка, свободно поворачивающаяся во втулках. Поворот и фиксация лопатки клапана осуществляется с помощью ручки узла управления.

Дроссель клапан изготавливается как в общепромышленном, так и в коррозионностойком исполнении.

Условия эксплуатации дроссель клапанов

Клапаны изготавливаются климатического исполнения У, УХЛ категории размещения 3, 4 по ГОСТ 15150.

Дроссель клапаны изготавливаются по ТУ 4863-077-11865045-2011.

Условное обозначение

Примеры обозначения дроссель клапанов при заказе

ДК-О-400-У3 – дроссель клапан круглый на ниппельном соединении, общепромышленного исполнения, диаметром 400 мм, для районов с умеренным климатом 3-й категории размещения.

ДКСк-К-310-У4 – дроссель клапан круглый на фланцевом соединении, коррозионностойкого исполнения, диаметром 310 мм, для районов с умеренным климатом 4-й категории размещения.

ДКСп-К-200х100-УХЛ3 – дроссель клапан прямоугольный, коррозионностойкого исполнения, размером 200 х 100 мм, для районов с умеренным и холодным климатом 3-й категории размещения.

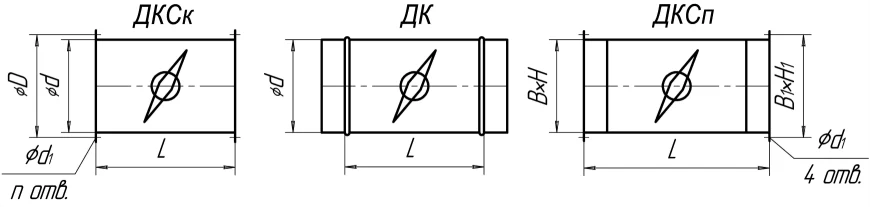

Технические характеристики

Обозначение	Обозначение	ДК (ДКСк) - 100	ДК (ДКСк) - 125	ДК (ДКСк) - 160	ДК (ДКСк) - 160	ДК (ДКСк) - 200	ДК (ДКСк) - 200	ДК (ДКСк) - 250	ДК (ДКСк) - 250	ДК (ДКСк) - 280	ДК (ДКСк) - 280
ДК, ДКСк	D, мм	130	155	190	190	230	230	280	280	310	310
ДК, ДКСк	d, мм	100	125	160	160	200	200	250	250	280	280
ДК, ДКСк	d 1 , мм	10х20	10х20	10х20	10х20	6,5х12	6,5х12	6,5х12	6,5х12	6,5х12	6,5х12
ДК, ДКСк	L, мм	140	140	160	160	200	200	250	250	280	280
ДК, ДКСк	n, мм	4	6	6	6	8	8	8	8	8	8
ДК, ДКСк	Масса, кг	0,7	0,9	0,9	1,2	1,4	1,9	1,9	2,2	2,2	2,7

Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Масса, кг	Обозначение	Размеры, мм	Размеры, мм	Размеры, мм
В	В 1	Н	Н 1	L	d	Масса, кг	Обозначение	В	В 1	Н
ДКСп-150х100	150	170	100	120	250	9	1,5	ДКСп-300х300	300	320	300
ДКСп-150х150	150	170	150	170	250	9	2,1	ДКСп-400х300	400	420	300
ДКСп-200х100	200	220	100	120	250	9	1,8	ДКСп-500х300	500	520	300
ДКСп-250х100	250	270	100	120	250	9	2,2	ДКСп-600х300	600	630	300
ДКСп-400х200	400	420	200	220	250	9	4	ДКСп-400х400	400	420	400
ДКСп-200х200	200	220	200	220	250	9	2,6	ДКСп-500х400	500	520	400
ДКСп-250х200	250	270	200	220	250	9	3,1	ДКСп-500х500	500	520	500
ДКСп-300х100	300	320	100	120	250	9	3	ДКСп-600х400	600	630	400
ДКСп-300х200	300	320	200	220	250	9	3,4	ДКСп-800х400	800	830	400
ДКСп-450х200	450	470	200	220	250	9	4,4	ДКСп-600х500	600	630	500
ДКСп-250х250	250	270	250	270	300	9	3,7	ДКСп-800х500	800	830	500
ДКСп-300х250	300	320	250	270	300	9	4	ДКСп-600х600	600	630	600
ДКСп-400х250	400	420	250	270	300	9	4,7	ДКСп-800х600	800	830	600
ДКСп-500х250	500	520	250	270	300	9	5,4	ДКСп-800х800	800	830	800
