Аспирационные Газо-Жидкостные Установки «ТАЙРА» предназначены для очистки “мокрым” способом загрязненного воздуха от механических примесей, пыли, аэрозолей, паров и газовых примесей в составе аспирационных систем, оснащенных дополнительно вентилятором, устройствами отбора загрязненного воздуха, подходящей и отходящей вентиляционной магистралями, системой подачи и приема орошающей жидкости.

Для эффективной очистки от некоторых газовых примесей (SO2, HCN, HCl и т.д.) в орошающую жидкость потребуется добавка химических реагентов (соли, кислоты, щелочи и т.д. в зависимости от состава газовых примесей).

Преимущества аспирационных газо-жидкостных установок Тайра

Преимущества Аспирационных Газо-Жидкостных Установок «ТАЙРА» перед традиционными «мокрыми» пылеуловителями аналогичного назначения:

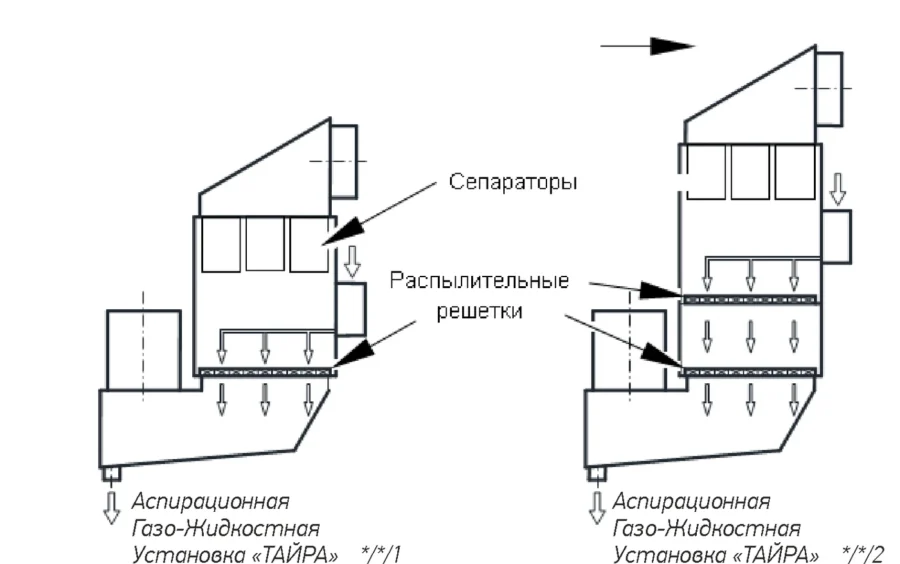

• отсутствуют какие либо форсунки и подача орошающей жидкости происходит без избыточного давления разорванной струей.

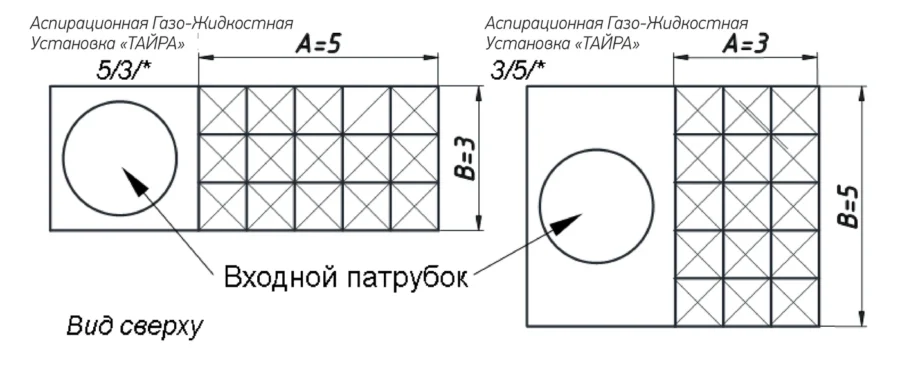

• Принципы, заложенные в конструкцию, позволяют производить их любой производительности.

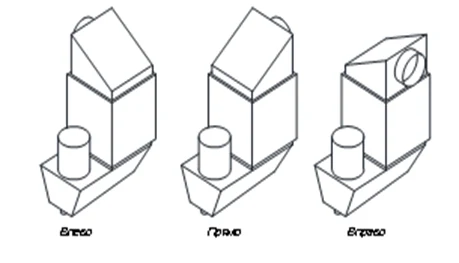

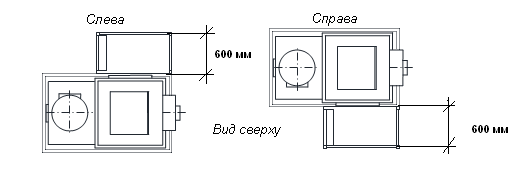

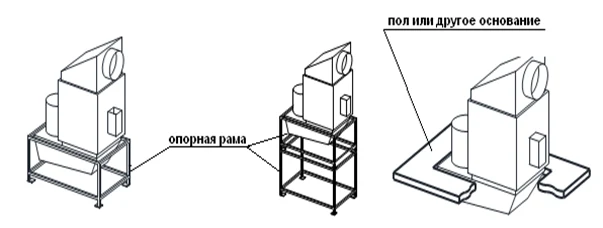

• Конструкция позволяет создавать удобную для конкретной планировки помещений конфигурацию, что существенно упрощает проектирование новых и реконструкцию старых систем газоочистки.
• Установки гарантированно обеспечивает высокую (более 99% для механических и более 97% для газовых примесей) эффективность очистки загрязненного воздуха при минимальных требованиях к качеству орошающей жидкости.
• Установки эффективно очищают воздух в широком диапазоне загрязнений: с концентрацией пыли на входе до 100 г/м³ и фракцией от 0,4-70 мкм.

Условия и сроки эксплуатации

Аспирационные Газо-Жидкостные Установки "ТАЙРА" эксплуатируются в условиях умеренного климата У3 согласно ГОСТ 15150 с температурой окружающей среды от плюс 5 до плюс 40 С.

Сроки эксплуатации установок зависят от материала, из которого они изготовлены, и условий эксплуатации:

Установка	Материал изготовления	Запыленность очищаемого воздуха /газа	Срок эксплуатации
Аспирационная Газо-Жидкостная Установка "ТАЙРА"	Нерж. сталь	Не более 3 г/м³	10 лет
	Нерж. сталь	Более 3 г/м³	5 лет
	Черн. металл	Не более 3 г/м³	2 года
	Черн. металл	Более 3 г/м³	1 год

ООО НЭМЗ «Тайра» производит аспирационные системы (включая все узлы и автоматику) на базе Аспирационных Газо-Жидкостных Установок «ТАЙРА» для очистки загрязненного воздуха от механических и газовых примесей.

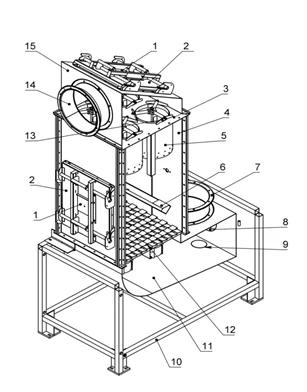

Основные узлы аспирационной системы

• Аспирационная Газо-Жидкостная Установка «ТАЙРА» - 1
• оборотный бак системы орошения – 2
• основной и резервный вентиляторы – 3,4
• дозатор орошающей жидкости -5
• клапан двухходового переключения -6
• рамы, металлоконструкции -7
• опора клапана двухходового переключения -8
• площадка обслуживания -9
• газоход -10
• регулировочная заслонка -11
• коллектор очищенного воздуха -12
• насосная станция с основным и резервным насосами- 13

Функциональная схема

Функциональная схема аспирационной системы компонуется в зависимости от решаемой задачи очистки воздуха (газов).

При очистке воздуха может применяться схемы с одним или двумя вентиляторами. В случае схемы с двумя вентиляторами, второй является резервным и подключается к сети отвода очищенного воздуха через двухходовой клапан.

В простейшем случае жидкость для орошения газов в Аспирационной Газо-Жидкостной Установке «ТАЙРА» подается напрямую из сети водопровода предприятия через дозатор.

Для существенной экономии водных ресурсов предприятия компонуется схема оборотного водоснабжения. В этой схеме вода из сети предприятия поступает в бак, заполняет его до рабочего уровня и после этого подается насосной станцией, через дозатор, в блок орошения Асперационной Газо-Жидкостной Установки "ТАЙРА". После орошения поступающих газов жидкость попадает в поддон Асперационной Газо-Жидкостной Установки "ТАЙРА" (11) и через сливной патрубок (9) возвращается в бак.

Функциональная схема аспирационной системы для очистки воздуха от газовых примесей с оборотной схемой водоснабжения и добавлением химического реагента (NaOH).

Корректировка рабочего уровня жидкости в баке производиться с помощью вентиля рабочего слива. Для очистки бака от скопившегося шлама необходимо провести полный слив жидкости с помощью вентиля полного слива.

При очистке от газовых примесей в функциональную схему надо добавить узел подачи химических реагентов. Например, щелочи NaOH как показано на схеме.

Технические характеристики

Установка	Материал изготовления	Запыленность очищаемого воздуха /газа	Срок эксплуатации
Аспирационная Газо-Жидкостная Установка "ТАЙРА"	Нерж. сталь	Не более 3 г/м³	10 лет
Аспирационная Газо-Жидкостная Установка "ТАЙРА"	Нерж. сталь	Более 3 г/м³	5 лет
Аспирационная Газо-Жидкостная Установка "ТАЙРА"	Черн. металл	Не более 3 г/м³	2 года
Аспирационная Газо-Жидкостная Установка "ТАЙРА"	Черн. металл	Более 3 г/м³	1 год

Наименование характеристики	Типовые установки	Типовые установки	Типовые установки	Типовые установки

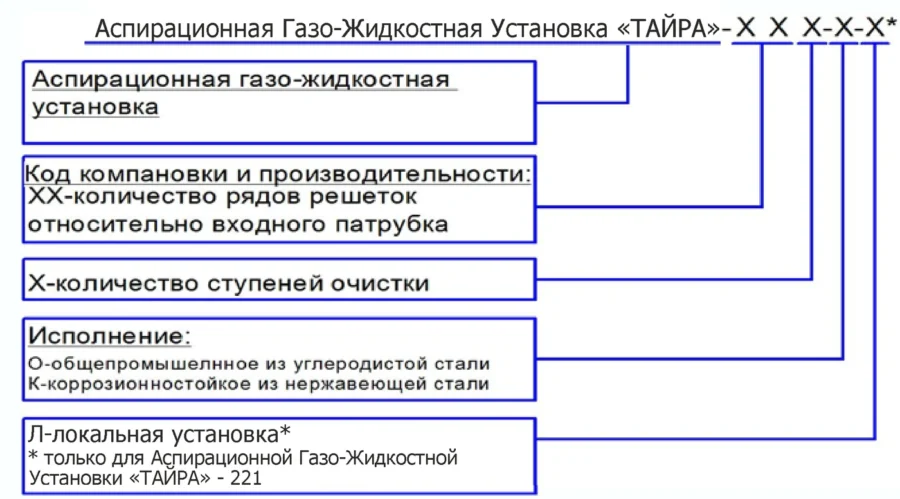

Наименование характеристики	Аспирационная Газо-Жидкостная Установка «ТАЙРА»-111	Аспирационная Газо-Жидкостная Установка «ТАЙРА»-221	Аспирационная Газо-Жидкостная Установка «ТАЙРА»-331	Аспирационная Газо-Жидкостная Установка «ТАЙРА»-ХХХ
Производительность по воздуху, м3/час	От 800 до 1400	От 3200 до 5600	От 7200 до 12600	От 12600 до 100000

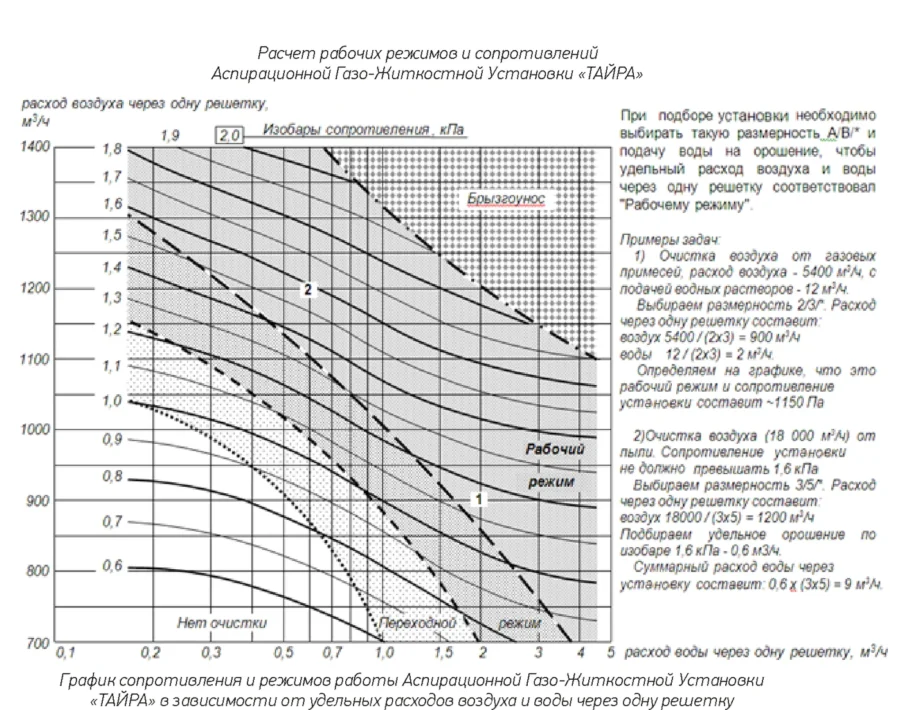

Сопротивление по воздуху, не более, мм вод.ст.	210	210	210	210
Диаметр подводящих и отводящих газоходов, мм	от 200	от 350	от 400	от 400 и более

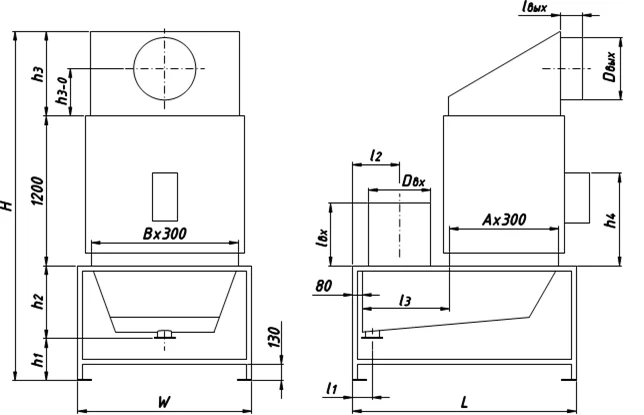

Габаритные размеры, мм	600х1500х2100	800х1530х2550	1050х1850х2550	АхВхС
Степень очистки от технической пыли, не менее, %	99,5	99,5	99,5	99,5
Уровень шума, не более, дБ	50	50	50	50
Режим работы	непрерывный	непрерывный	непрерывный	непрерывный
Материал исполнения узлов контактирующих с жидкостью	нерж. сталь 12Х18Н10Т или титан	нерж. сталь 12Х18Н10Т или титан	нерж. сталь 12Х18Н10Т или титан	нерж. сталь 12Х18Н10Т или титан
Покрытие наружных поверхностей	Полимерное, алкидное	Полимерное, алкидное	Полимерное, алкидное	Полимерное, алкидное
